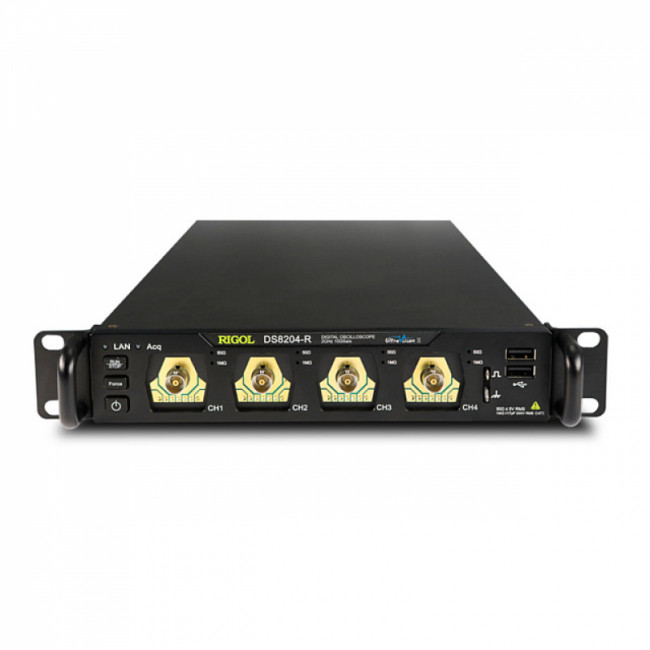

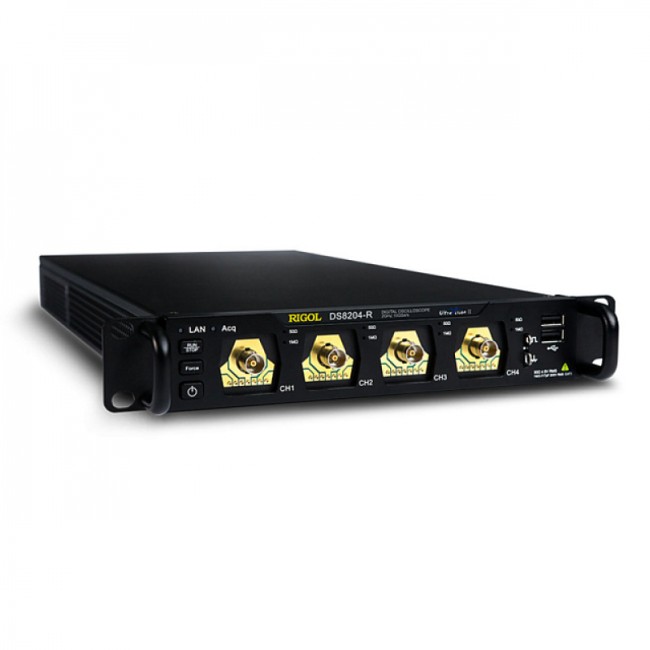

Компактный цифровой осциллограф RIGOL DS8034-R

Цифровой осциллограф Rigol DS8034-R специально разработан для использования в промышленных условиях – в отличие от моделей других серий, он выполнен в прочном корпусе без встроенного экрана, и способен работать в широком диапазоне температур, от –40 до+50°C. Многофункциональное устройство не только реализует стандартные осциллографические функции, включая автоматические и курсорные измерения с математической обработкой результатов в диапазоне частот до 350 МГц по четырем каналам, но и способен измерять электрические и частотные параметры с задействованием встроенного цифрового вольтметра, частотомера и сумматора, а также выполнять анализ спектра. При активации соответствующих опций цифровой осциллограф дополнительно может использоваться для анализа протоколов, оценки качества систем питания и для воспроизведения стандартных функций и сигналов произвольной формы без внешнего генератора.

Масштабируемое решение для многоканального контроля

Четырехканальный осциллограф Rigol DS8034-R может использоваться не только автономно, в качестве настольного прибора или в составе лабораторных установок с дистанционным управлением, но и работать синхронно с другими такими же изделиями, как многоканальная система. Для реализации этой функции можно задействовать встроенную систему синхронизации и внешний 64-канальный модуль, предлагаемый в качестве аппаратной опции. Поддерживается интеграция до 128 устройств, что дает возможность задействовать 512 аналоговых каналов одновременно.

Особенности Rigol DS8034-R

• Аппаратная платформа на микросхемах ASIC с процессором Phoenix разработки RIGOL, с поддержкой технологии UltraVision II, характеризуется высоким быстродействием и производительностью за счет интеграции основных функциональных модулей аналогового интерфейса.

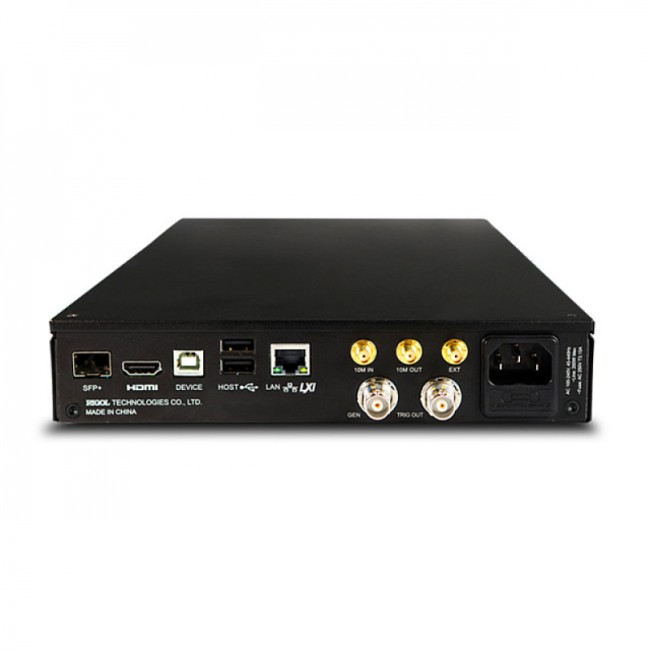

• Для вывода графической информации на внешний дисплей осциллограф оснащен HDMI коннектором, а для подключения периферийных можно использовать USB каналы.

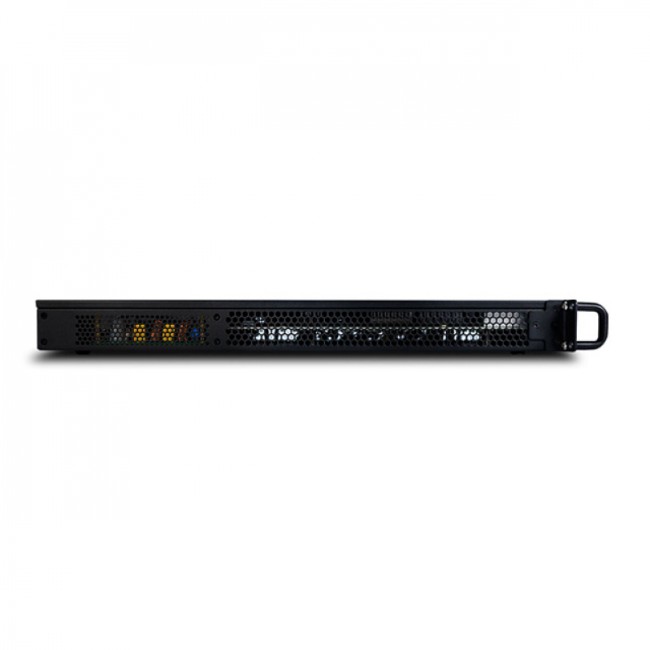

• Компактный размер корпуса форм-фактора Half U, с высотой 1U и половинной шириной, позволяет экономить пространство как на рабочем месте, при использовании устройства с внешней периферией, так и при размещении в приборной стойке при работе в составе лабораторных стендов и систем.
• Скоростной интерфейс SFP+ с оптическим каналом обеспечивает передачу данных в 10 раз быстрее, по сравнению с Gigabit Ethernet, позволяя реализовать все преимущества многоканального контроля в реальном времени.
