| Производитель | RIGOL |
| Выходное напряжение / ток | CH1: 0...32 В / 0...3 А CH2: 0...32 В / 0...3 А CH3: 0...6В / 0...3 А |
| Количество каналов | 3 |
| Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А |
Описание

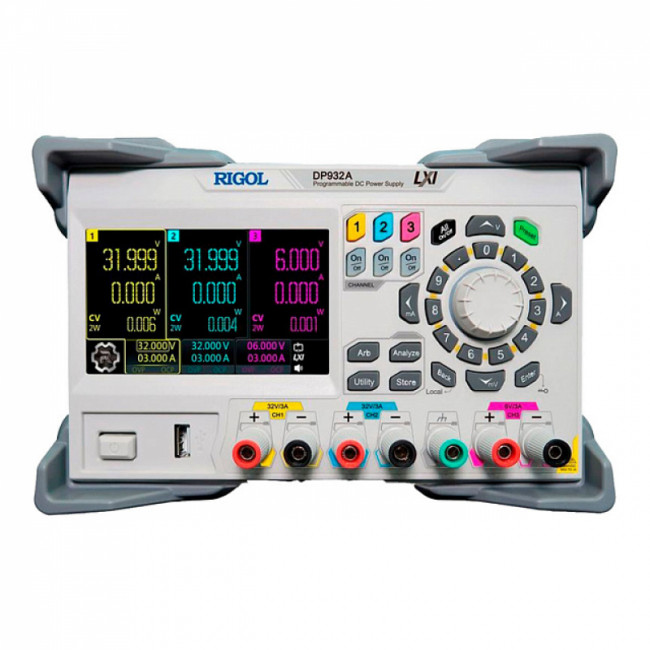

Программируемый линейный источник питания постоянного тока Rigol DP932A – высокопроизводительное лабораторное устройство с тремя изолированными каналами, снабженное сенсорным экраном и интерфейсами для дистанционного управления, поддерживающее функцию воспроизведения произвольных сигналов, электронную коммутацию выходов и расширенный перечень аналитических режимов. A-версия обладает наиболее широкой функциональностью, по сравнению с другими моделями серии DP900, и не нуждается в дополнительных опциях.
Функция Arb
Rigol DP932A поддерживает различные варианты программного изменения напряжения и силы тока на выходах при испытаниях устройств, подключенных к источнику питания. В режиме "Arb" прибор способен воспроизводить сигналы синусоидальной и пилообразной формы, в виде прямоугольных импульсов, со ступенчатым и экспоненциальным возрастанием и убыванием. Также возможно задание произвольных форм, записанных на внешнем носителе, либо запрограммированных вручную по 512 точкам. В режиме дистанционного управления можно использовать стандартные команды SCPI или осуществлять программирование в среде LabVIEW, Visual Basic, Visual C+ и т.п.
Аналитические возможности
Наличие встроенных аналитических функций позволяет осуществлять с помощью Rigol DP932A тестирование объектов контроля без задействования дополнительных приборов и других внешних средств. Доступны функции общего анализа качественных характеристик напряжения и силы тока на всех выходах с графическим отображением результатов, анализ импульсного тока в парных каналах, а также сбор данных в режиме регистратора.
Особенности
- Универсальное подключение – многофункциональные коннекторы с винтовыми зажимами поддерживают возможность подсоединения проводников, снабженных штекерами типа "банан", плоскими клеммами и проводов со снятой изоляцией в контактной части.
- Стандартный терминал Digital I/O с четырьмя независимыми линиями управления может использоваться для прямого приема и выдачи сигналов запуска, обеспечивая синхронизацию источника питания постоянного тока с другим лабораторным оборудованием без задействования ПК.
- Повышенное разрешение измерения силы тока и напряжения встроенными средствами, по сравнению с модификациями U и E, позволяет точнее регулировать выходные параметры.
- Уменьшенное время задержки до 100 мс в режиме формирования произвольных сигналов расширяет возможности по реализации сложных сценариев тестирования подключенных устройств.
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Количество каналов | 3 | ||||
| Выходное напряжение / ток | CH1: 0...32 В / 0...3 А CH2: 0...32 В / 0...3 А CH3: 0...6В / 0...3 А | ||||
| Напряжение, в режиме последовательного соединения каналов CH1 и CH2 | 64 В | ||||
| Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А | ||||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | CH1: 0.05%+10мВ СН2: 0,05%+10мВ СН3: 0,1%+5мВ | ||
| Ток | CH1: 0.2%+5мА СН2: 0,2%+5мА СН3: 0,2%+5мА | ||||
| Считывание | Напряжение | CH1: 0.05%+10мВ СН2: 0,05%+10мВ СН3: 0,1%+5мВ | |||
| Ток | CH1: 0.15%+5мА СН2: 0,15%+5мА СН3: 0,15%+5мА | ||||
| Разрешение | Программирование | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | ||
| Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
| Считывание | Напряжение | CH1: 0,1 мВ СН2: 0,1 мВ СН3: 0,1 мВ | |||
| Ток | CH1: 0,1 мА СН2: 0,1 мА СН3: 0,1 мА | ||||
| Отображение | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | |||
| Ток | CH1: 1 мА СН2: 1 мА СН3: 1 мА | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | <10 мс | ||||
| Температурный коэффициент на °C | Напряжение | CH1: 0,01% + 4 мВ СН2: 0,01% + 4 мВ СН3: 0,01% + 4 мВ | |||
| Ток | CH1: 0,01% + 2 мА СН2: 0,01% + 2 мА СН3: 0,01% + 3 мА | ||||
| Защита от перенапр. / сверхтока | Диапазон | CH1: 1 мВ...35,2 В / 1 мА...3,3 A СН2: 1 мВ...35,2 В / 1 мА...3,3 A СН3: 1 мВ...6,6 В / 1 мА...3,3 A | |||
| Точность | 0,2%+20 мВ / 0,5%+20 мA | ||||
| Скорость управления напряжением (1% в пределах общего диапазона изменения) | Нарастание | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <15мс | ||
| Без нагрузки | CH1: <40мс СН2: <40мс СН3: <14мс | ||||
| Спад | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <30мс | |||
| Без нагрузки | CH1: <400мс СН2: <400мс СН3: <100мс | ||||
| Интерфейсы | USB Device, USB Host, LAN, Digital I/O | ||||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 419 мм(D) | |||
| Вес | 9,15 кг | ||||
| Питание | 220 В / 50 Гц | ||||
Характеристики
| Производитель | RIGOL |
| Выходное напряжение / ток | CH1: 0...32 В / 0...3 А CH2: 0...32 В / 0...3 А CH3: 0...6В / 0...3 А |
| Количество каналов | 3 |
| 220 В / 50 Гц | |
| Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А |
| Нестабильность, вызванная изменением нагрузки | Напряжение |
