Описание

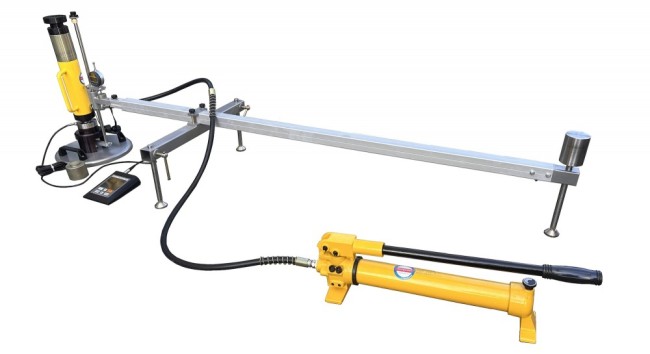

Статическая нагрузочная установка предназначена для измерения модуля деформации и упругости земляного полотна методом статического нагружения согласно ГОСТ 59866-2022. Принцип работы основан на последовательном нагружении и разгрузке плит с помощью гидравлического домкрата под противовесом.
Процесс включает пять этапов: предварительное нагружение, первичное нагружение, разгрузка и повторное нагружение. Сила измеряется тензодатчиком, а давление под плитой рассчитывается по известной площади штампа. Перемещение плиты фиксируется цифровым индикатором.
Данные с тензодатчика и индикатора передаются в электронный блок для обработки и отображения результатов. Установка состоит из электронного блока, механизма нагружения и устройства для измерения перемещения. Механизм нагружения включает тензометрический датчик и гидравлический домкрат, соединенный с ручным насосом. Устройство для измерения перемещения оснащено цифровым индикатором.

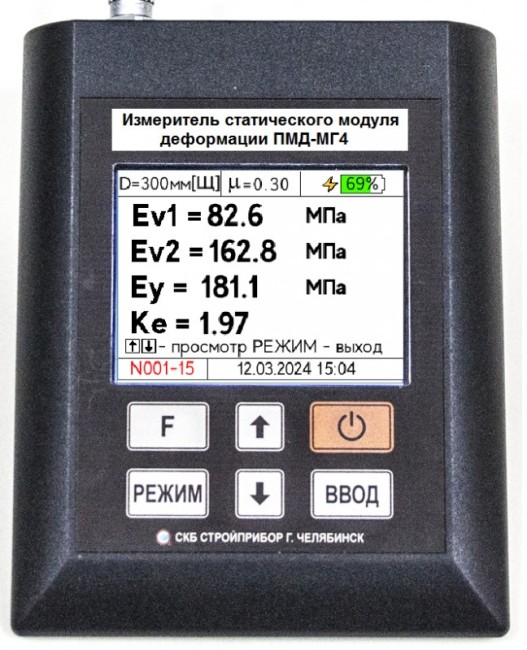

Значения силы отображаются на дисплее разными цветами: синим, зеленым и красным. Синий цвет указывает на меньшее значение силы, зеленый - на соответствие, а красный - на превышение заданного значения.
| Наименование характеристик | ПМД-МГ4 |
|---|---|
| Диапазон показаний статического модуля упругости, МПа | от 3 до 300 |
| Диапазон измерений силы, кН | от 0,7 до 100 |
| Диапазон измерений перемещения штампа, мм | от 0 до 15 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± (0,02S + 0,015) |
| Диаметр нагрузочной плиты, мм | 300; 600*; 720* |
| Габаритные размеры в сложенном состоянии, мм | 2000 × 500 × 170 |
| Масса установки с плитой нагружения диаметром 300 мм, кг, не более | 65 |
* – поставляется по спецзаказу. S – значение измеренного перемещения.
Характеристики
| Производитель | СТРОЙПРИБОР |
Комплектация
- Электронный блок
- Индикатор цифровой
- Нагрузочная плита
- Штатив
- Комплект проставок
- Гидравлический домкрат
- Ручной гидравлический насос
- Кабель USB
- Зарядное устройство
- USB – флешнакопитель с программным обеспечением
