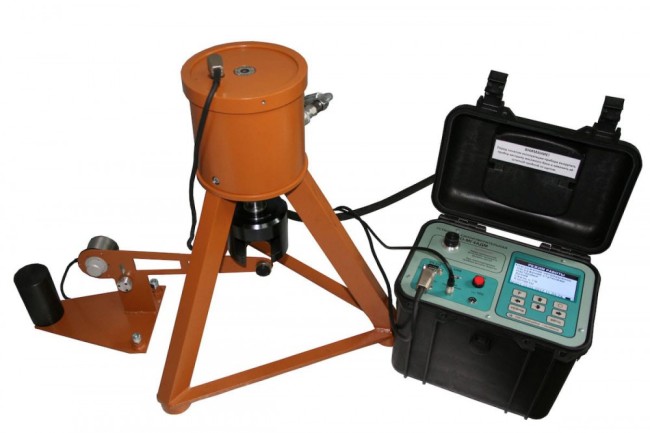

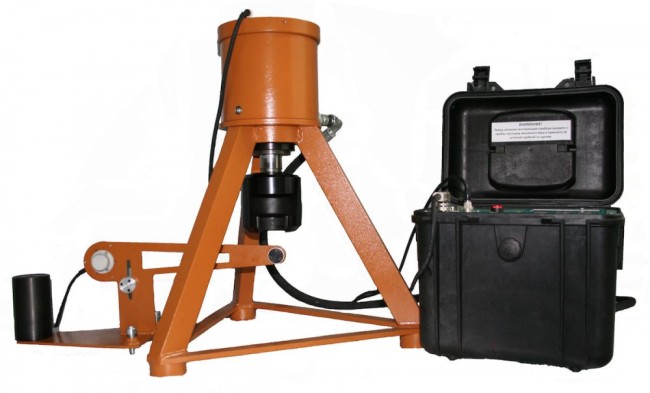

Установка силоизмерительная для испытания механических анкеров на вырыв и сдвиг ПСО-300МГ4АДМ
Оставить отзыв
Описание
Установка ПСО-300МГ4АДМ предназначена для измерения физико-механических характеристик анкеров, анкерных креплений и арматурных выпусков фасадных систем в соответствии с ГОСТ Р 56731, ГОСТ Р 58387 и ГОСТ Р 58429.
Она применяется для определения несущей способности различных типов анкеров, испытаний арматурных выпусков и анкерных креплений элементов навесных фасадных систем при их креплении к бетонным и каменным основаниям. Установка состоит из силовозбудителя и блока управления с дисплеем, объединенного с насосной станцией. Возможна установка дополнительного внешнего датчика перемещения.
Силовозбудитель соединяется с насосной станцией через быстроразъемные соединения (БРС).
Установка позволяет проводить испытания анкеров с постоянной скоростью нагружения, заданной пользователем. В процессе нагружения автоматически фиксируются сила и перемещение, а также их максимальные значения. На дисплее блока управления отображается график зависимости "нагрузка-перемещение", "нагрузка-время" или "перемещение-время".
ПСО-300МГ4АДМ выпускается в пяти модификациях с разными пределами измерений, габаритами и массой. Наибольший предел измерений составляет 300 кН. Установка имеет энергонезависимую память на 500 результатов, часы реального времени и возможность передачи данных на компьютер через USB.
Индикация результатов производится в килоньютонах (кН).
| Наименование характеристик | ПСО-300МГ4АДМ |
|---|---|
| Диапазон измерения силы, кН | 12…300 |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 2 |
| Диапазон измерения перемещений, мм | 0…23 |
| Пределы допускаемой абсолютной погрешности измерения перемещений: встроенным датчиком, мм | ± 0,1 |
| Пределы допускаемой абсолютной погрешности измерения перемещений: выносным датчиком, мм | ± 0,02 |
| Диапазон измерения скорости нагружения, кН/с | от 0,1 до 5 |
| Диапазон измерения скорости перемещения захвата, мм/мин | от 0,1 до 3 |
| Дискретность индикации: силы, кН | 0,01 |
| Дискретность индикации: перемещения, мм | 0,01 |
| Питание прибора, В | 12 (встроенный аккумулятор 12 В, 7 Ач) или сетевой адаптер |
| Потребляемый ток, А, не более: в режиме нагружения | 6 |
| Потребляемый ток, А, не более: в остальных режимах | 0,25 |
| Диапазон рабочих температур, °С | от −10 до 40 |
| Габаритные размеры блока управления с насосной станцией, мм (Д×Ш×В), не более | 285×230×260 |
| Масса блока управления с насосной станцией, кг, не более | 8,7 |
| Габаритные размеры силовозбудителя, мм (Д×Ш×В), не более | 200×150×230 |
| Масса силовозбудителя, кг, не более | 16 |
Характеристики
| Производитель | СТРОЙПРИБОР |
| Госреестр СИ РФ | Да |
Комплектация
Силовозбудитель с вилочным захватом, блок управления с насосной станцией, кабель связи с ПК, программное обеспечение, руководство по эксплуатации с методикой калибровки.
По спецзаказу: выносной датчик перемещения, опора, устройство для захвата анкера, силовая рама СКП-100.100 и эталонный динамометр типа ДМР-МГ4 для поверки (калибровки) приборов.
