Описание
Трассоискатель ТЕХНО-АС Успех АГ-428.15Н — это незаменимый инструмент для специалистов, работающих с инженерными коммуникациями. Он отличается высокой точностью, многофункциональностью и удобством использования. Это делает его идеальным для задач, где нужно точно определить местоположение подземных коммуникаций.
Высокая точность и надежность
Прибор точно определяет местоположение и глубину залегания подземных коммуникаций. Он находит силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы из электропроводящих материалов.
Многофункциональность
Трассоискатель оснащен цифровым приемником с большим ЖК дисплеем, который удобен для оператора. В комплект также входит течеискатель/дефектоискатель для поиска неисправностей кабельных линий.
Простота использования
В комплекте есть компактный автономный генератор с индукционной антенной. Он обеспечивает выходную мощность до 20 Вт и работает на расстоянии до 3 км. Трассировку можно проводить как контактным, так и бесконтактным способом, что упрощает обследование местности.
Основные функции трассоискателя ТЕХНО-АС Успех АГ-428.15Н
- Определение местоположения и глубины залегания коммуникаций: Прибор находит подземные коммуникации на глубине до 6 метров.
- Трассировка коммуникаций: Генератор позволяет трассировать коммуникации на расстояние до 3 км, облегчая поиск и обследование.
- Поиск под напряжением: Оборудование обнаруживает электрические кабели под напряжением, что важно для безопасности.
- Поиск пересечений: Прибор находит места пересечения трубопроводов и кабелей, предотвращая повреждения.
- Обследование перед земляными работами: Обследование участков перед началом земляных работ помогает избежать повреждения коммуникаций и обеспечить безопасность.

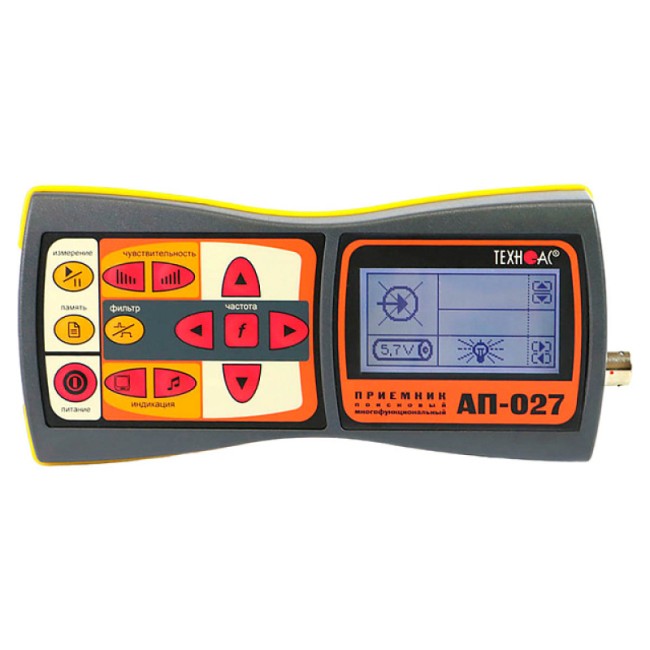

| АП-027 |
|---|
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
|---|---|---|
| Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| "Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
|---|---|
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
| Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
| Время непрерывной работы, не менее | 20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
| Класс защиты от внешних воздействий | IP54 |
| Габаритные размеры электронного блока | 220 x 102 x 42 мм |
| Масса электронного блока, не более | 0,46 кг |

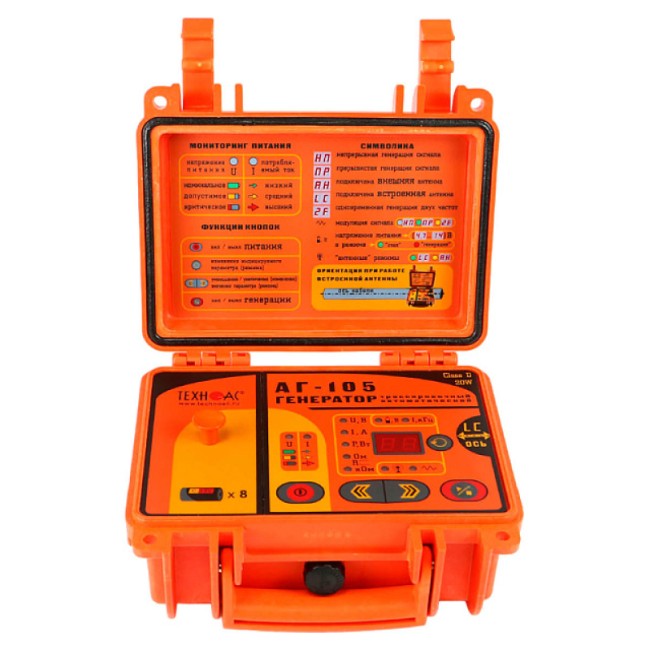

| АГ-105 | |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц" | |
| Нагрузка "клипсы" или "клещи" | 512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
| "Антенные" режимы | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
| Режим работы | |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя передающая антенна "АН" |
| Режим работы | |
| Режимы "модуляции" (сигналы специальной формы) | прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно) |
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33" |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект "тип С×8" | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Внешние источники питания (не входят в комплект поставки) | аккумулятор "12 В" (например, автомобильный) |
| Выходное напряжение | 11…14 В при токе не менее 4 А |
| Сетевой блок питания | АГ114М.02.020 (дополнительная принадлежность) |
| Выходное напряжение | 15 В, мощность 60 Вт |
| Время работы ("жизненный цикл" зависит от качества батарей) | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей" |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры | 216 х 180 х 105 мм |
| Вес | 2 кг |

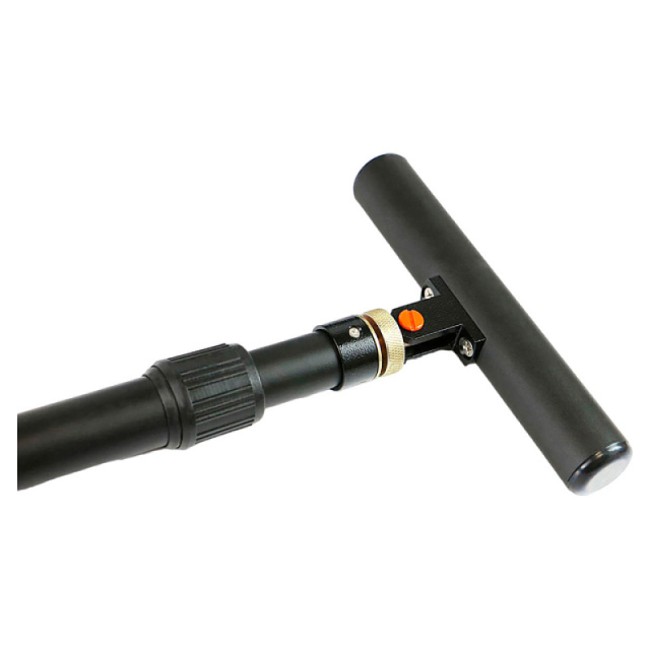

| ЭМД-247 | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики
| Производитель | Техно-АС |
Комплектация

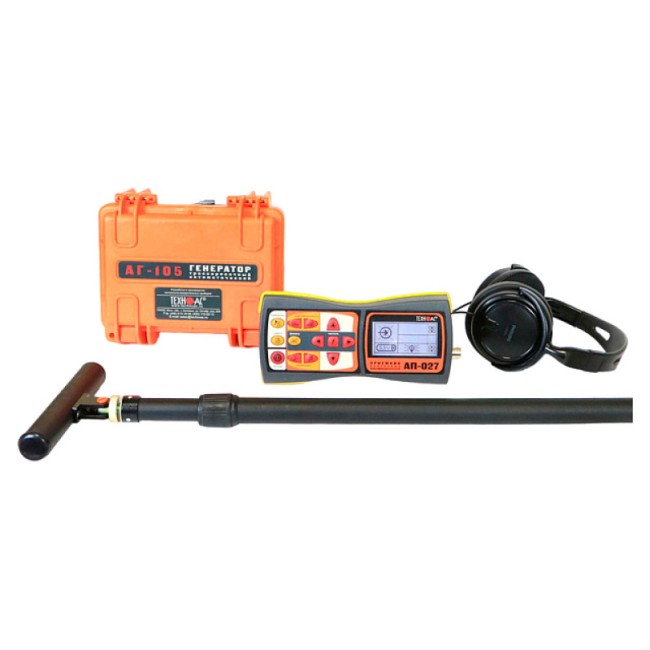

- Трассопоисковый приемник АП-027
- Генератор АГ-105
- Головные телефоны
- Электромагнитный датчик ЭМД-247
- Кабель выходной АГ120.02.050
- Кабель для подключения внешнего аккумулятора АГ120.02.020
- Кабель для заземления АГ105.02.020
- Держатель для приемника АП-027.00.010
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Крестовая отвертка
- Батарейки для генератора (R14) - 8 шт.
- Батарейки для приемника (AA) - 4 шт.
- Сумка для комплекта (чехол 53222)
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Руководство по эксплуатации
- Паспорт
