| Производитель | Техно-АС |
| Время работы ("жизненный цикл") | - 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его св |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания |
| Масса | 2,4 кг |
| Индицируемые параметры | - параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала |
Описание

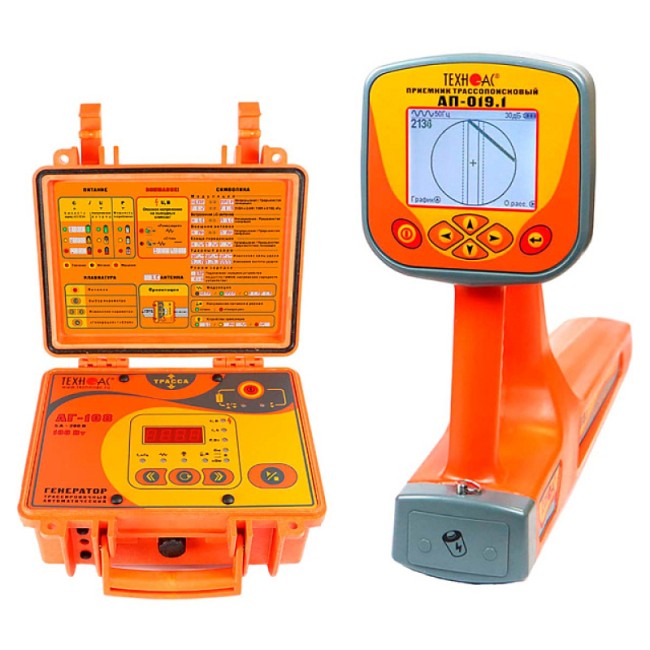

Трассоискатель ТЕХНО-АС Успех АГ-309.50Н — это набор инструментов для точного определения местоположения и глубины подземных коммуникаций. В комплект входит приемник, на экране которого отображается трасса. Автоматический режим позволяет измерять глубину залегания коммуникаций до 10 метров и определять величину тока в линии.

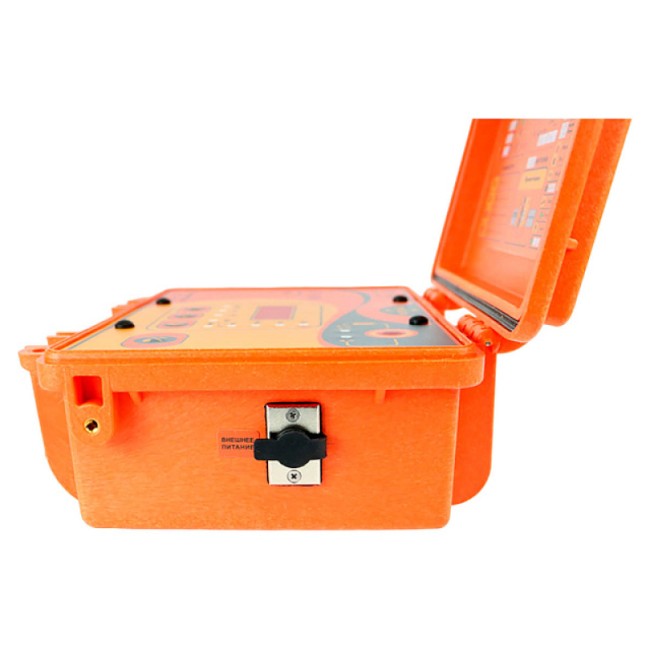

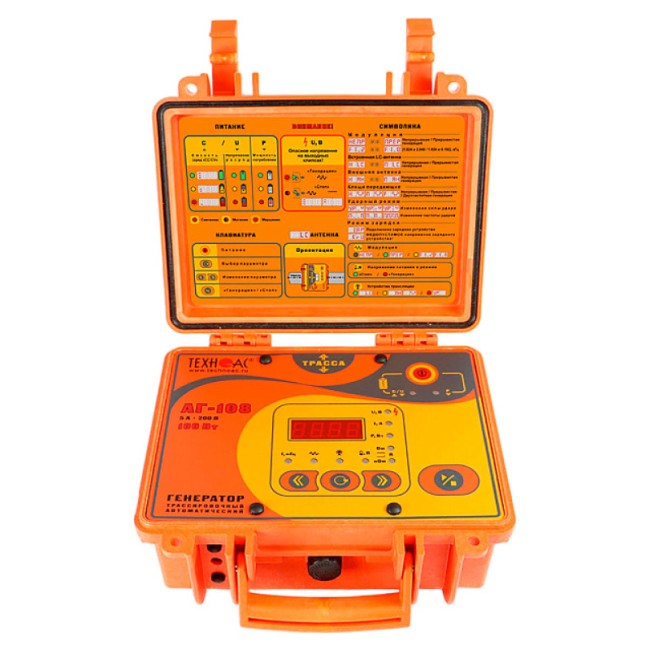

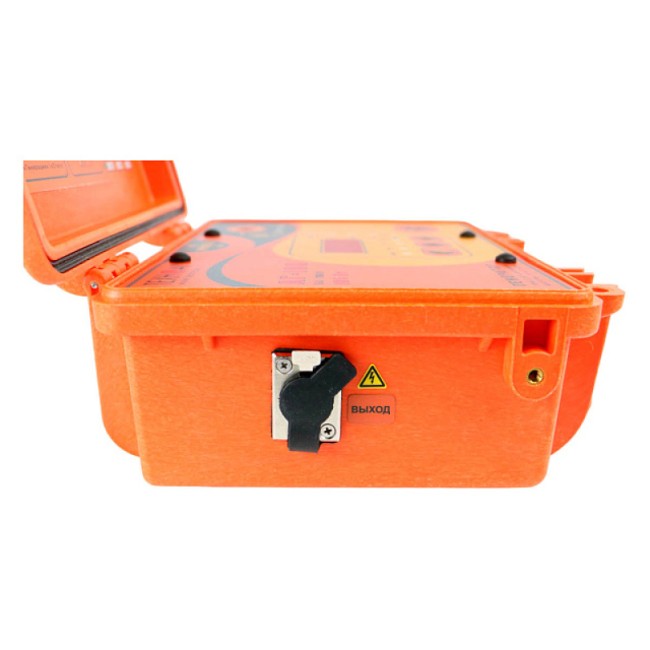

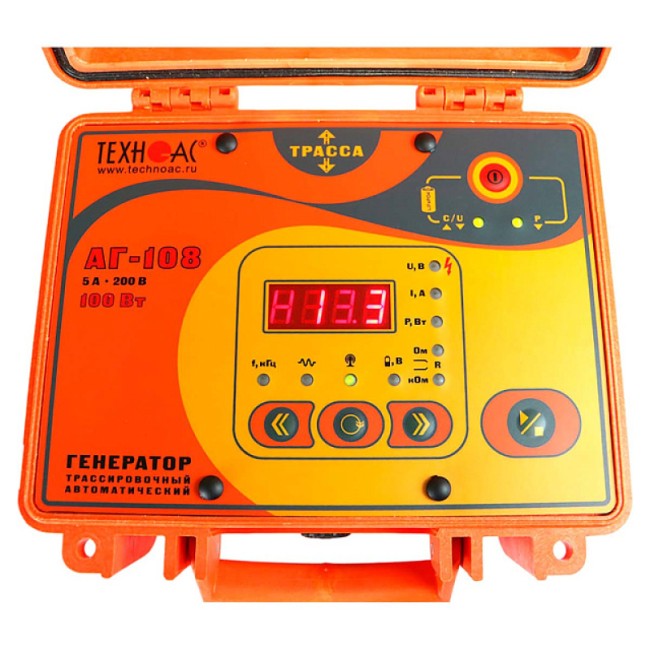

Отличительная черта набора — компактный автономный генератор АГ-108. Он оснащен встроенными элементами питания, дисплеем и индукционной антенной. Генератор обладает выходной мощностью до 100 Вт и позволяет эффективно трассировать коммуникации на расстояние до 10 км.
Назначение и применение
- Определение местоположения и глубины подземных коммуникаций на глубине до 10 метров.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед земляными работами.
Особенности приемника

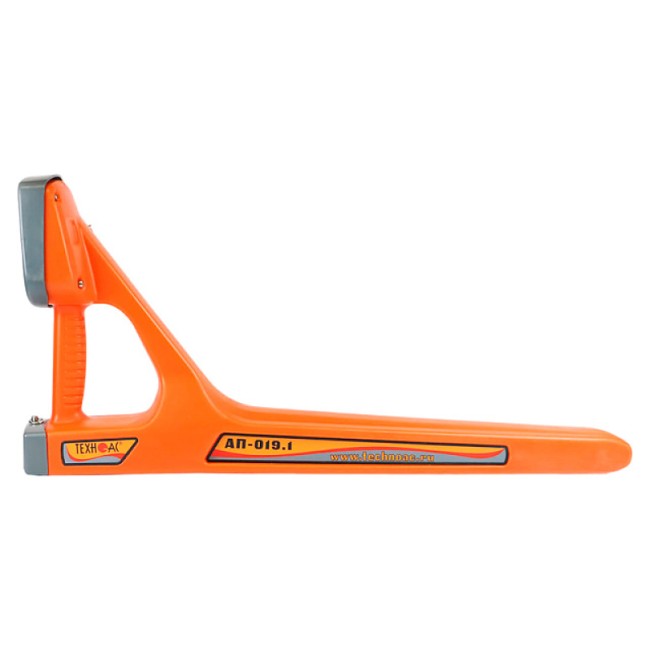

Современный цифровой трассопоисковый приемник-моноблок АП-019.1 выполняет следующие функции:
- Отображение трассы на экране прибора.
- Автоматический расчет и вывод информации о глубине залегания коммуникации и токе в линии.
- Несколько вариантов отображения данных для удобства пользователя.
| АП-019.1 | |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое - для 2D отображения "Трасса" - полуавтоматическое или ручное (по выбору) - для "Графиков" - автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0...10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001...9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип "С") |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,4 кг |
| АГ-108 | |
| Частоты непрерывного "НЕПР" или прерывистого "ПРЕР" сигнала, Гц ± 0,05% | |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| "Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
| Режимы работы | |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) - двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| "Ударный" режим | - "УР" - генерация импульсов управления ударным механизмом; - три разновидности силы удара: "слабый", "средний", "сильный"; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 - всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
| Автономный аккумулятор | "12,8 В / 8 Ач" 8 элементов LiFePO4 26700 |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные "12 В" |
| Время работы ("жизненный цикл") | - 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда "по умолчанию"; - "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса"); - "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерации или до достижения предела энергопотребления определяемого программой ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более | 250 х 220 х 120 мм |
| Вес электронного блока, не более | 3,8 кг |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, | -30 °С +60 °С |
| Степень защиты корпуса | IP65 |
Характеристики
| Производитель | Техно-АС |
| Время работы ("жизненный цикл") | - 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт;- 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его св |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания |
| Масса | 2,4 кг |
| Индицируемые параметры | - параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке:- ≥ 0,1 А – всегда "по умолчанию";- "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса");- "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерацииили до достиж |
| Управление чувствительностью | - автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Точность измерения тока принимаемого сигнала | ±5% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке ( |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 140 Вт;- например, аккумуляторы автомобильные "12 В" |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Автономный аккумулятор | "12,8 В / 8 Ач" 8 элементов LiFePO4 26700 |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Ограниченная программой, ≥ | 50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом |
| Количество встроенных датчиков | 4 |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Точность определения глубины залегания | ±5% |
| В зависимости от "модуляции", ≥ | 150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах |
| Диапазон частот "Радио" | 8…40 кГц |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| Вес электронного блока, не более | 3,8 кг |
| Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Габаритные размеры электронного блока (кейса), не более | 250 х 220 х 120 мм |
| Степень защиты корпуса | IP65 |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала);- длительность посылки 0,1 сек.;- частота следования посылок 1 Гц- двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц);- соотношение амплитуд 2/1 (соответственно)- |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Габаритные размеры | 330 х 140 х 700 мм |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001...9,99 А |
| Автоматические выключения прибора | при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованиячерез ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
| Источник питания | 4…7 В (4 элемента тип "С") |
| Ударный режим | - "УР" - генерация импульсов управления ударным механизмом;- три разновидности силы удара: "слабый", "средний", "сильный";- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC""бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и досту |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0...10 м |
Комплектация
- Трассопоисковый приемник АП-019.1
- Генератор АГ-108
- Устройство зарядное АГ107.02.010
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки для приемника - 4 шт.
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
