| Производитель | Техно-АС |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| В зависимости от "модуляции", ≥ | 11…14 В при токе не менее 4 А |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
Описание

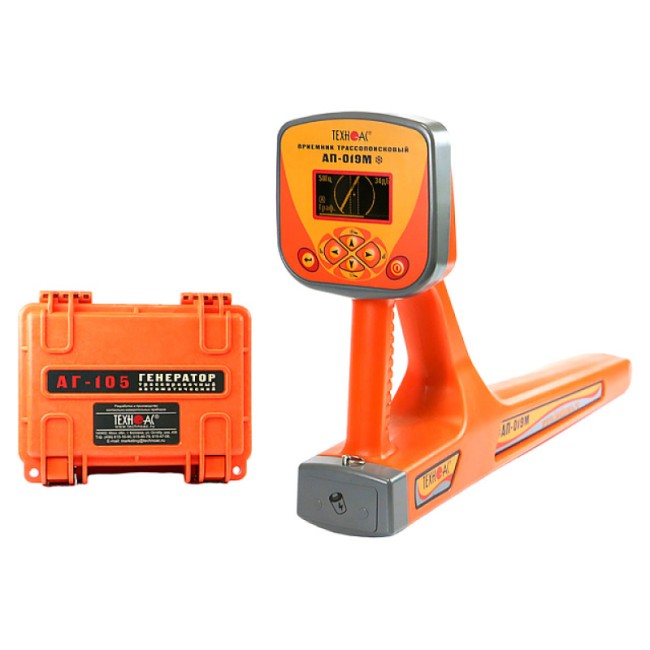

Трассоискатель ТЕХНО-АС Успех АГ-309.15М — это современное устройство, которое обеспечивает безопасное и эффективное проведение земляных работ, а также помогает предотвратить повреждение инженерных систем.
Этот комплект позволяет точно определить местоположение и глубину подземных коммуникаций, таких как силовые и сигнальные кабели, армированные оптоволоконные линии и трубопроводы. Трассоискатель работает на глубине до 10 метров, что делает его незаменим для специалистов в области строительства и ремонта.
Высокая надежность и скорость обследования
Прибор позволяет быстро и точно обследовать местность перед началом земляных работ. Это снижает риск повреждения подземных коммуникаций, предотвращая серьезные последствия, включая остановку работы, финансовые потери и угрозу безопасности.
Многофункциональность
В комплект входит приемник с морозоустойчивым дисплеем, на котором отображается трасса. Устройство автоматически рассчитывает глубину залегания коммуникации и величину тока в линии, что делает работу с ним интуитивно понятной и удобной.
Приемник и генератор
Компактный приемник защищен от внешних воздействий. Генератор, входящий в комплект, имеет мощность до 20 Вт и дальность работы до 3 км, что позволяет эффективно использовать трассоискатель как в городских условиях, так и в удаленных районах.
Способы подключения
Подключение к искомой трассе возможно контактным и бесконтактным способами. Это дает возможность выбрать наиболее удобный метод в зависимости от условий работы и типа подземных коммуникаций.
Применение в различных сферах
Этот трассопоисковый комплект широко используется в строительстве и ремонте для точного определения расположения подземных коммуникаций. Он помогает избежать повреждений при прокладке новых линий и ремонте существующих.
В энергетическом секторе устройство используется для поиска электрических кабелей под напряжением, а также для определения мест пересечения трубопроводов и кабелей. Это важно для обеспечения безопасности работ и предотвращения аварий.
Трассоискатель также применяется в работе коммунальных служб для обследования участков местности перед земляными работами. Это позволяет избежать повреждений водопроводных и канализационных систем.
| АП-019М | |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов, при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,1 кг |
| АГ-105 | |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц" | |
| Нагрузка "клипсы" или "клещи" | 512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
| "Антенные" режимы | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
| Режим работы | |
| "Антенные" режимы | встроенная передающая антенна "LC" внешняя передающая антенна "АН" |
| Режим работы | |
| Режимы "модуляции" (сигналы специальной формы) | прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно) |
| Выходные параметры при напряжении питания 12…15В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33" |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект "тип С×8" | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Внешние источники питания (не входят в комплект поставки) | аккумулятор "12 В" (например, автомобильный) |
| Выходное напряжение | 11…14 В при токе не менее 4 А |
| Сетевой блок питания | АГ114М.02.020 (дополнительная принадлежность) |
| Выходное напряжение | 15 В, мощность 60 Вт |
| Время работы ("жизненный цикл" зависит от качества батарей) | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей" |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры | 216 х 180 х 105 мм |
| Вес | 2 кг |
Характеристики
| Производитель | Техно-АС |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления |
| В зависимости от "модуляции", ≥ | 11…14 В при токе не менее 4 А |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Выходное напряжение | IP65 (при закрытой крышке корпуса - кейса) |
| Максимальная выходная мощность, Вт | АГ114М.02.020 (дополнительная принадлежность) |
| Максимальное выходное напряжение, В | аккумулятор "12 В" (например, автомобильный) |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Напряжение питания | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, |
| Сетевой блок питания | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Заданный для автоматического согласования, ≥ | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон температур эксплуатации / хранения | -30…+60 / -30…+60°С |
| Габаритные размеры | 330 х 140 х 700 мм |
| Визуальная индикация | OLED дисплей,178х64 пикс., 16 градаций "серого" |
| Ограниченный программой при ручном повышении, ≥ | 7…15 В |
| Согласование с нагрузкой | 2 кг |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001....9,99 А |
| Источник питания | 4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч) |
| Выходной ток, А | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2"6 - При частоте 32768 Гц "33" |
| Время работы ("жизненный цикл" зависит от качества батарей) | технология: модифицированный CLASS D КПД до 85% |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0....9,99 м |
| Масса | 2,1 кг |
| Точность определения глубины залегания | ±5% |
| Режимы "модуляции" (сигналы специальной формы) | 32 - в двухчастотном режиме модуляции "2F"40 - в других режимах |
| Внешние источники питания (не входят в комплект поставки) | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " " |
| Управление чувствительностью | автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| "Антенные" режимы | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Батарейный комплект "тип С×8" | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Степень защиты корпуса | IP54 |
| Нагрузка "клипсы" или "клещи" | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
| Ограниченная программой, ≥ | 15 В, мощность 60 Вт |
| Количество встроенных датчиков | 4 |
| Точность измерения тока принимаемого сигнала | ±5% |
| Режим работы | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
(без названия)

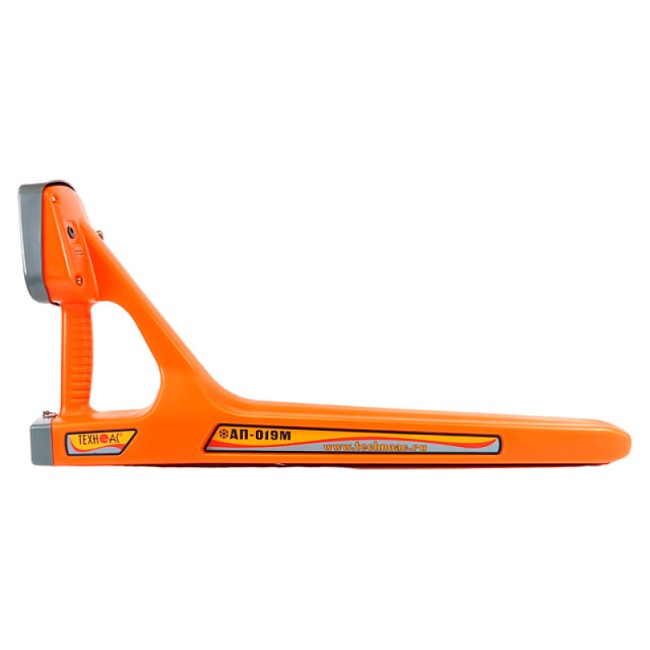

- Трассопоисковый приемник АП-019М

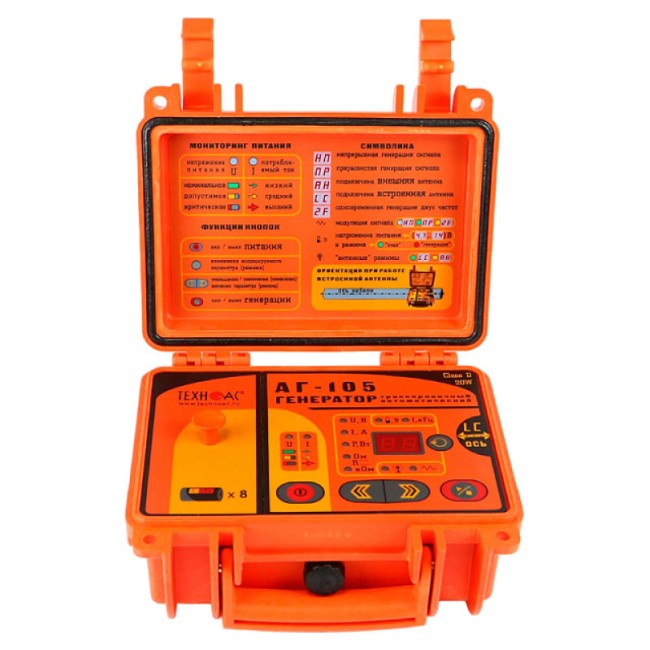

- Генератор АГ-105
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки - 12 шт.
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Сумка для приемника солнцезащитная (чехол 53238)
- Руководство по эксплуатации
- Паспорт
