Трассоискатель ТЕХНО-АС Атлет АГ-319Ц

Name: Трассоискатель ТЕХНО-АС Атлет АГ-319Ц
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Кратковременные посылки	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Встроенный аккумуляторный комплект	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Атлет АГ-319Ц — это современный комплект для точного поиска подземных коммуникаций из токопроводящих материалов.

Состав комплекта

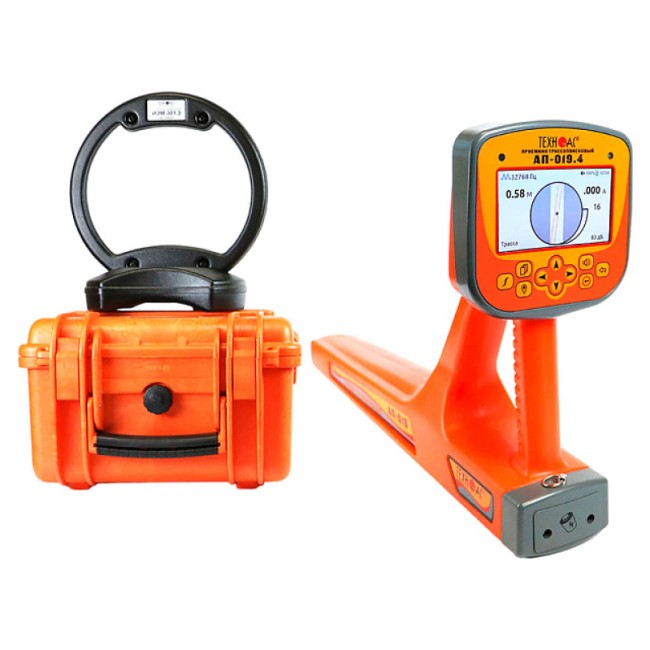

В комплект входит приемник с ярким цветным ЖК-дисплеем. Он не только показывает трассу, но и автоматически определяет глубину залегания коммуникаций до 30 метров, а также отображает ток в линии. Генератор АГ-120ТМ в этом комплекте — самый мощный в линейке ТЕХНО-АС, он работает на расстоянии до 10 километров.

Особенности приемника

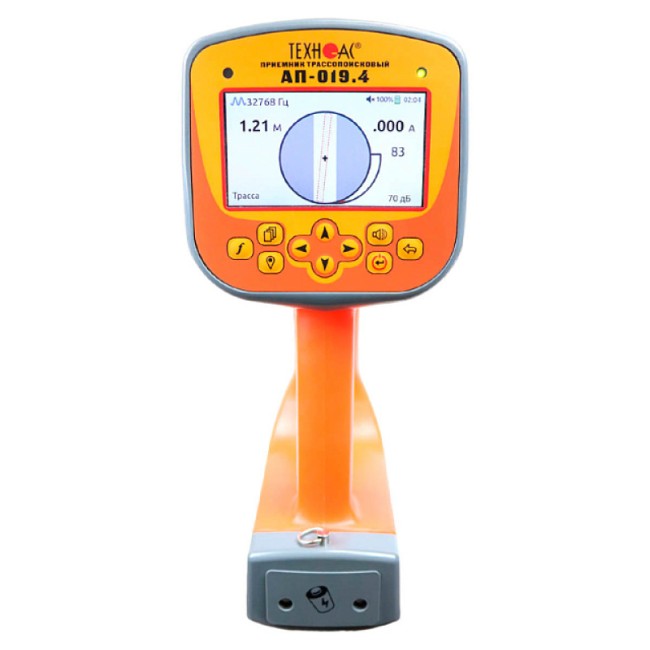

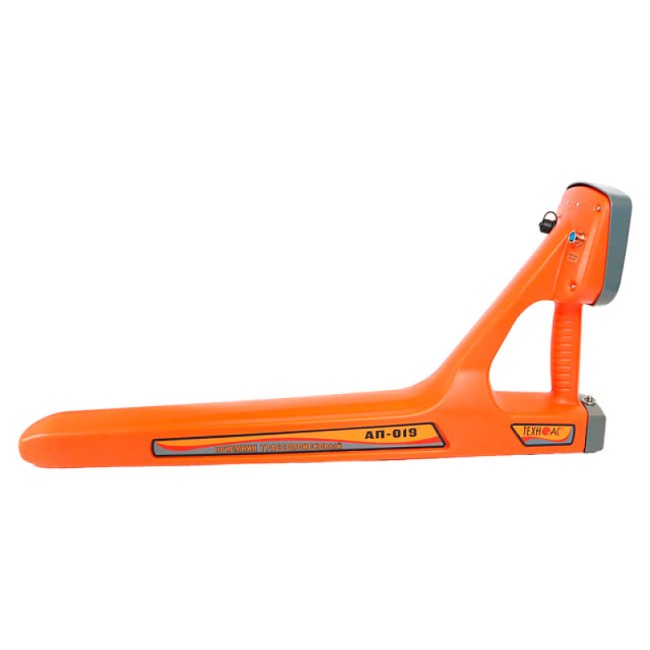

Приемник АП-019.4 обладает широким диапазоном частот, что позволяет выбирать оптимальные режимы работы. Функция "Компас", шкалы и графики на дисплее делают использование прибора удобным. Автоматический расчет глубины залегания и тока в линии повышает эффективность работы с трассоискателем.

Особенности генератора

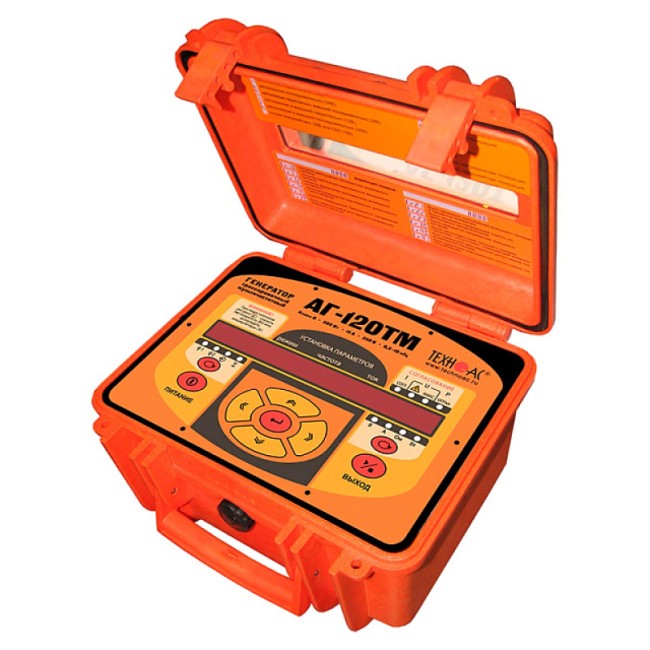

Генератор АГ-120ТМ автоматически настраивается под заданный ток в нагрузке, обеспечивая стабильный сигнал на приемнике. Он работает в диапазоне частот от 200 до 10 000 Гц и совместим с любым приемником из этой серии.

Трассоискатель ТЕХНО-АС Атлет АГ-319Ц — это современное и многофункциональное оборудование для точного поиска подземных коммуникаций. Его высокая точность, широкие возможности и удобство использования делают этот инструмент незаменимым для специалистов в области обследования и обслуживания подземных сетей.

Характеристики

Производитель	Техно-АС
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Кратковременные посылки	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Встроенный аккумуляторный комплект	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Управление	-30ºС — +45 ºС
Согласование с нагрузкой	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Вес электронного блока, не более	36
Непрерывная и двухчастотная генерация	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Допустимое сопротивление нагрузки	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Максимальная мощность, подводимая к "рамке", не более Вт	пластмассовый, герметичный
Режим "Сон"	0…23 час 59 мин
Автоматические функции	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Габаритные размеры электронного блока (кейса), не более	10
Максимальный в ручном режиме	10
От сетевого блока (СБП)	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Типы подключаемых нагрузок при генерации "SIN"	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Габаритные размеры	330 х 140 х 700 мм
Динамический диапазон входных сигналов	140 дБ
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Режим 4	генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования им
При автономном питании или от внешнего аккумулятора 21 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
Автоматические выключения генерации (зарядки)	импульсный, CLASS D(BD), КПД > 80%
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; - 4 Ni-MH батареи тип "С" 1,2 В; - внешний аккумулятор (Power Bank)
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Режим 3	двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1
При питании от сетевого блока	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
Допустимые внешние аккумуляторы	- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе ген
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; - автоматически в режиме "Трасса"
Масса	2,45 кг
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Режим 2	кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц
С добавлением внешнего аккумулятора 12 В	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Сетевой блок для работы или зарядки аккумуляторов	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей
Управление чувствительностью (усилением сигнала)	полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса"
Звуковая индикация	синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Количество встроенных датчиков	5
Режим 1	непрерывный "НП"
При автономном питании	330 (260 при "2F")
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	выходное напряжение 15 В, выходной ток 15 А max
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Определение глубины залегания коммуникации	0,01....30,00 м; - автоматически в режиме "Трасса"
Диапазон частот "Широкая полоса"	0,05…7,00 кГц; 7,00…14,00 кГц
Частота f1 ("временная")	200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Задаваемый для автосогласования	220 (180 при "2F")
Импульсные посылки одной частоты	8
Диапазон частот "Две частоты"	1024 / 2048 Гц
Степень защиты корпуса	14,5 кг
Выходной усилитель мощности	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
