Для определения местоположения и глубины подземных коммуникаций, выявление дефектов кабельных линий и анализ территории перед проведением земляных работ.
| Производитель | Техно-АС |
| Значение | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Параметр | Частоты фильтров |
Описание
Трассоискатель ТЕХНО-АС Успех 4.105Д помогает точно находить подземные коммуникации, такие как кабели и трубопроводы. Это устройство состоит из приемника с цветным дисплеем и автономного генератора с индукционной антенной.
Приемник отображает трассу и автоматически рассчитывает глубину залегания коммуникаций до 30 метров. Это делает работу быстрой и эффективной, экономя время на обследование местности.
Генератор мощностью 20 Вт обеспечивает дальность работы до 3 километров. Он подходит для крупных строительных проектов и масштабных земельных работ.
Прибор находит скрытые линии на глубине до 30 метров, что полезно в условиях плотной застройки или сложного рельефа.
Трассоискатель позволяет проводить трассировку на расстоянии до 3 километров. Это помогает планировать земляные работы и предотвращать повреждение кабелей и трубопроводов.
Устройство точно находит кабели под напряжением, что важно для безопасности при проведении работ.
Трассоискатель помогает быстро определить места повреждений кабельных линий. Это сокращает время на ремонтные работы.

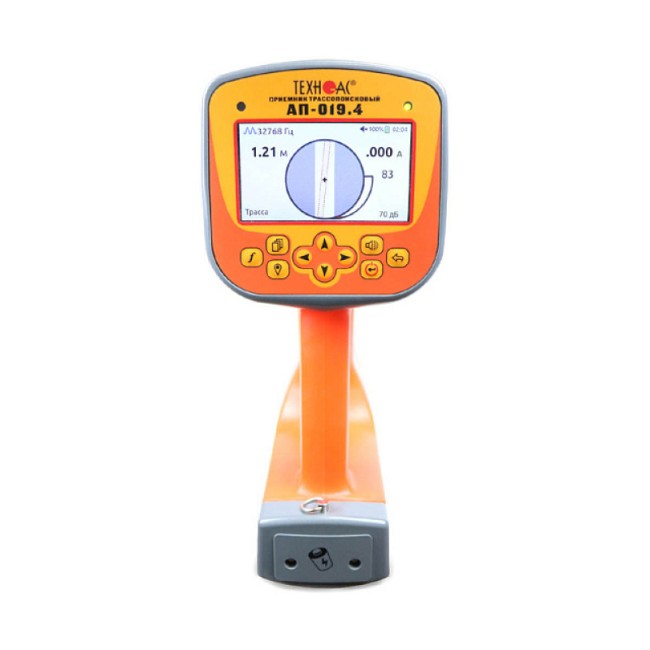

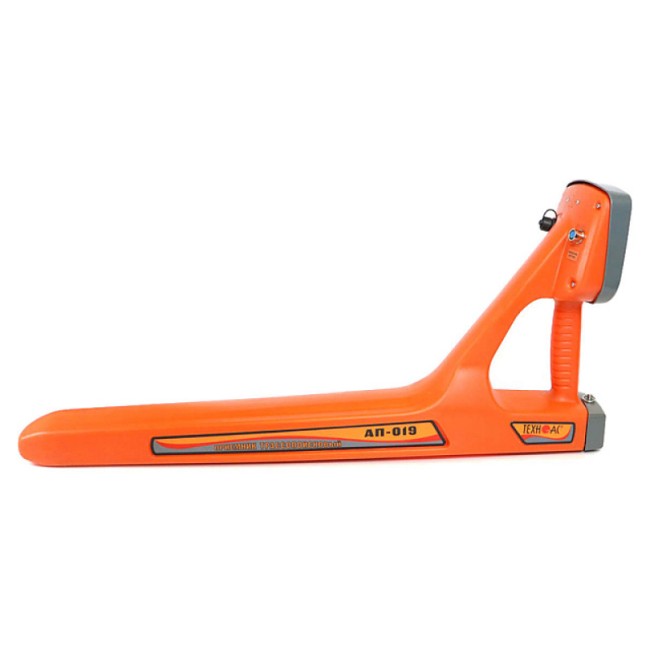

| Характеристики трассопоискового приемника АП-019.4 | |
|---|---|
| Параметр | Значение |
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц;7,00…14,00 кГц |
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору);автоматическое для режима "Трасса" |
| Определение глубины залегания коммуникации | 0,01....30,00 м; автоматически в режиме "Трасса" |
| Точность определения глубины залегания | ±5 см при глубине до 1 м,±5% при глубине свыше 1 м |
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; автоматически в режиме "Трасса" |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank) |
| Режим "Сон" | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,45 кг |

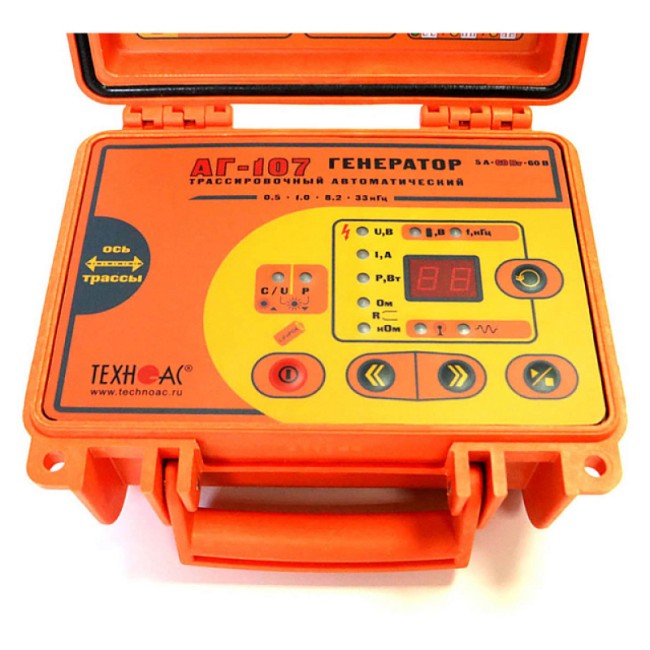

| Характеристики трассировочного генератора АГ-107 | |
| Параметр | Значение |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" | |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| "Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
| Режимы работы | |
| "Антенные" режимы | встроенная передающая антенна "LC" |
| внешняя индукционная передающая антенна "АН" | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | напряжение 10...15 В, мощность ≥ 80 Вт; например, аккумуляторы автомобильные "12 В" |
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" | |
| через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А< 8 В |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | |
| контактное подключение с возвратом тока через землю | |
| бесконтактное подключение с применением встроенной передающей антенны "LC" | |
| бесконтактное подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
| Вес электронного блока, не более, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
Характеристики
| Производитель | Техно-АС |
| Характеристика (20251017) | IP65 |
| Значение | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Параметр | Частоты фильтров |

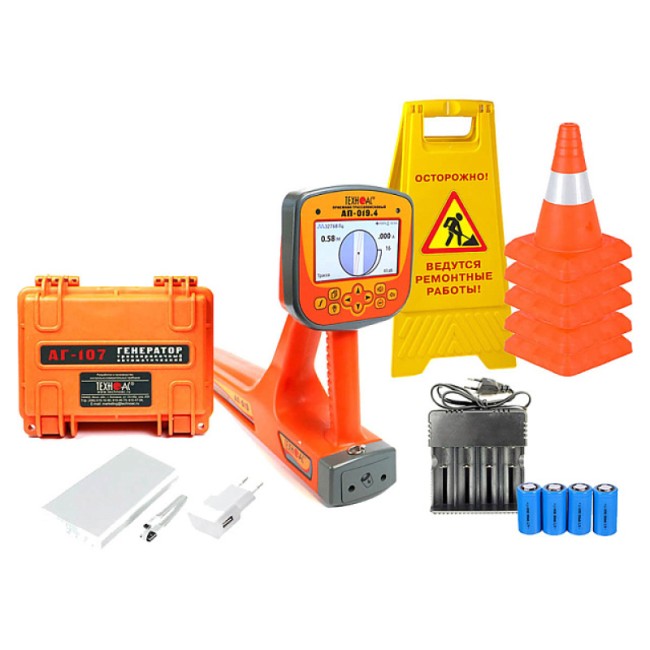

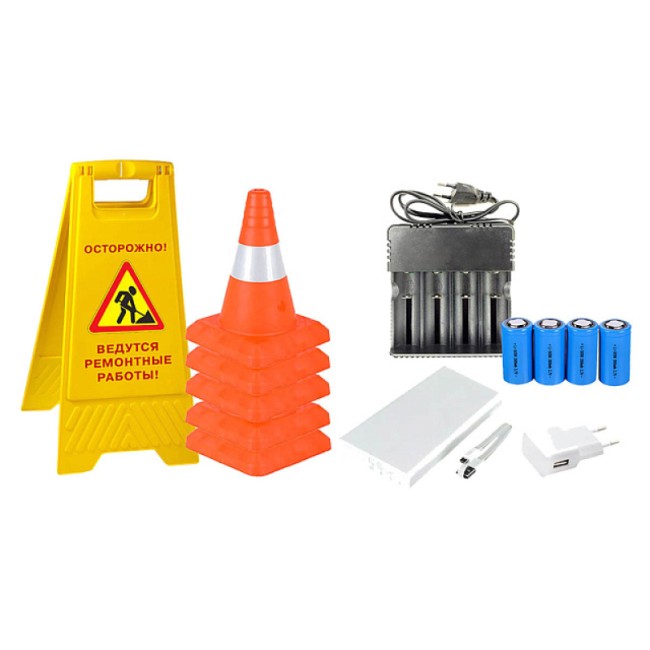

Комплектация
- Трассопоисковый приемник АП-019.4
- Генератор трассировочный АГ-107
- Кабель USB 2,0 AM-mini USB 1 м
- Устройство зарядное АГ107.02.010
- Кабель для подключения к внешнему аккумулятору АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Батарейки для приемника - 4 шт.
- Батарейки - 8 шт.
- Зарядное устройство HD-8992A
- Колпачок изоляционный d=8 мм - 2шт.
- Power bank, 20 000 mAh
- Конус дорожный, высота 30 см -5 шт.
- Аварийный знак "Люк открыт" или "Идут работы"
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- Сумка для генератора АГ-120ТМ (чехол 53181)
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Паспорт
- Руководство по эксплуатации - 3шт.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019
- Индукционная антенна ИЭМ-301.5
