Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.107Д

Name: Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Успех 3.107Д
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Динамический диапазон входных сигналов	120 дБ
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Частота фильтра в режиме "Зонд"	512 Гц
Точность определения оси коммуникации, в % от глубины залегания	±5%

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

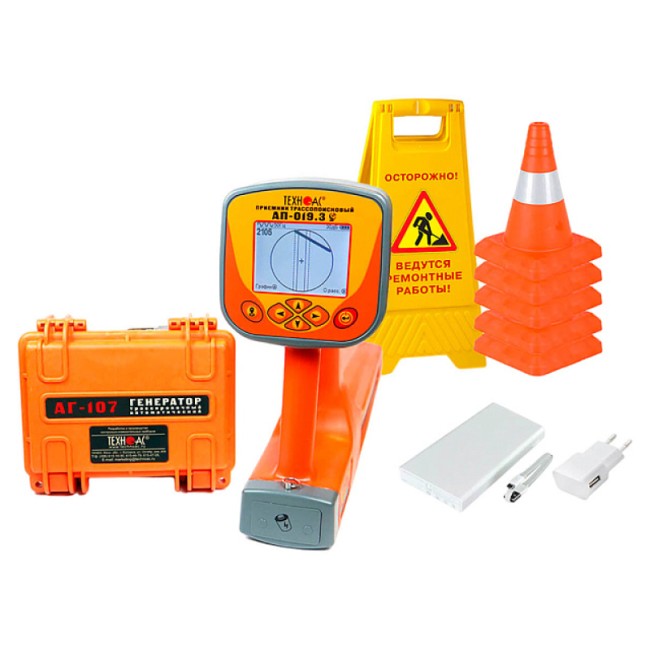

Трассоискатель ТЕХНО-АС Успех 3.107Д — это современное оборудование для поиска подземных коммуникаций. Он точно определяет местоположение и глубину залегания кабелей, оптоволоконных линий и трубопроводов.

Основные характеристики

В комплект входит приемник с большим ЖК-дисплеем. Он показывает трассу и автоматически рассчитывает глубину до 10 метров и силу тока в линии. GPS/ГЛОНАСС модуль фиксирует координаты.

Режим "Зонд"

Трассоискатель оснащен режимом "Зонд" с внутритрубным генератором. Это позволяет находить неметаллические коммуникации, расширяя возможности поиска.

Применение

Оборудование используется для:

Определения местоположения и глубины подземных коммуникаций до 10 метров.
Трассировки коммуникаций на расстояние до 5 км с генератором.
Поиска электрических кабелей под напряжением.
Обнаружения пересечений трубопроводов и кабелей.
Выявления повреждений кабельных линий.
Обследования участков перед земляными работами.

Трассоискатель — это высокотехнологичное устройство для точного и надежного обследования подземных коммуникаций. Его функциональность делает его незаменимым для инженеров, строителей и специалистов в области инженерных сетей.

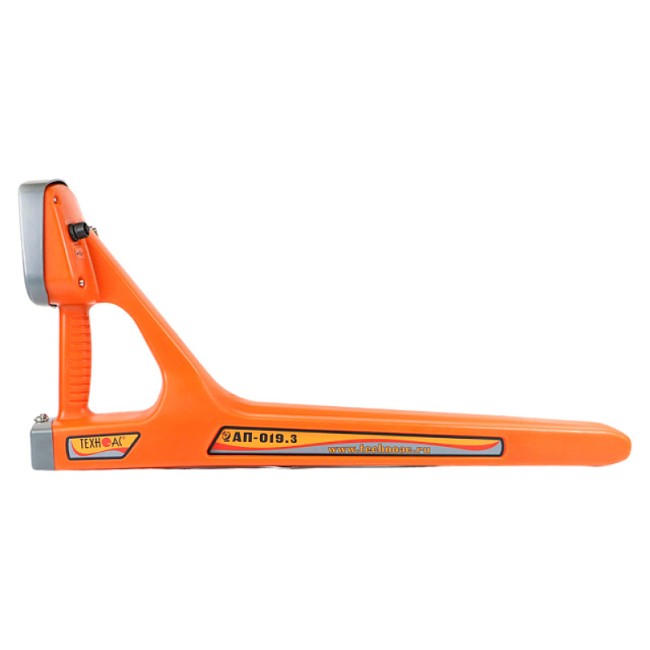

АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг

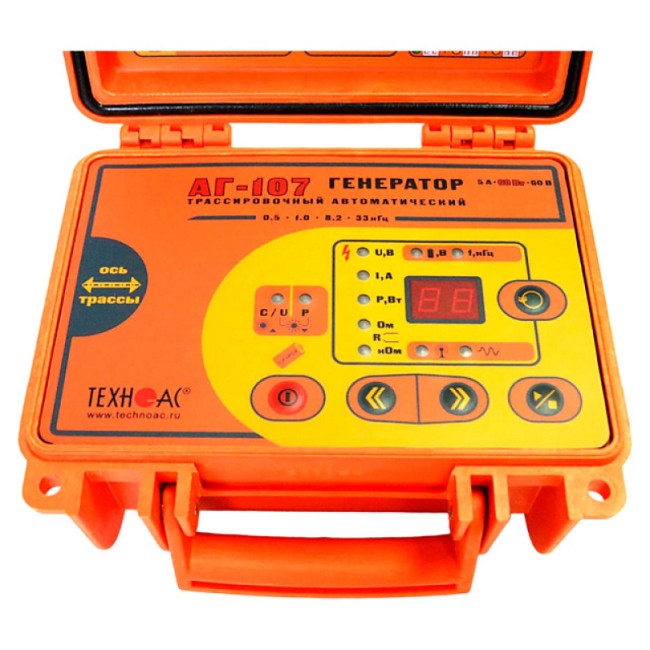

АГ-107
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц"
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
"Антенные" режимы	8192 / 32768 для "LC" или 8192 для "AH"
Режимы работы
Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10 максимально допустимое напряжение 15
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5
Время работы ("жизненный цикл")	при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Автоматические выключения прибора	при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации,	-30 °С — +60 °С
Степень защиты корпуса	IP65
Конструктивные параметры
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более	216 х 180 х 105 мм
Вес электронного блока, не более	2 кг

Характеристики

Производитель	Техно-АС
Динамический диапазон входных сигналов	120 дБ
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Частота фильтра в режиме "Зонд"	512 Гц
Точность определения оси коммуникации, в % от глубины залегания	±5%
Классификация по ГОСТ Р 51318.22-2006	класс А
Точность определения глубины залегания	±5%
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Измерение тока принимаемого сигнала	- 0,01...9,99 А- автоматически в режиме "Трасса"
Автоматические выключения прибора	при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованияпри несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп"через ≈100 сек. в режиме "стоп
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Определение глубины залегания трассы	- 0...10 м- автоматически в режиме "Трасса"- по нажатию кнопки в режиме "Зонд"
Время работы ("жизненный цикл")	при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Втпри внешнем источнике питания, полностью определяется его свойствами и, соответственно
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд"- автоматическое / ручное (по выбору) – для режима "2 частоты"
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой5
Степень защиты корпуса	IP65
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и дост
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Габаритные размеры	330 х 140 х 700 мм
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивлен
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 Аручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Объем памяти модуля GPS	2300 "точек"
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10максимально допустимое напряжение 15
Источник питания	4…7 В:- 4 элемента тип "С"- внешний аккумулятор (Power Bank - опция)
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 80 Вт;- например, аккумуляторы автомобильные "12 В"5
Количество встроенных датчиков	4
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
Вес электронного блока, не более	2 кг
Масса	2,45 кг
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Ограниченная программой, ≥	30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Диапазон частот "Радио"	8…40 кГц
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Габаритные размеры электронного блока (кейса), не более	216 х 180 х 105 мм
