| Производитель | UNI-T |
| Полоса пропускания | 200 МГц |
| Тип осциллографа | Цифровой |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| ЖК-дисплей | 7 дюймов |
Описание

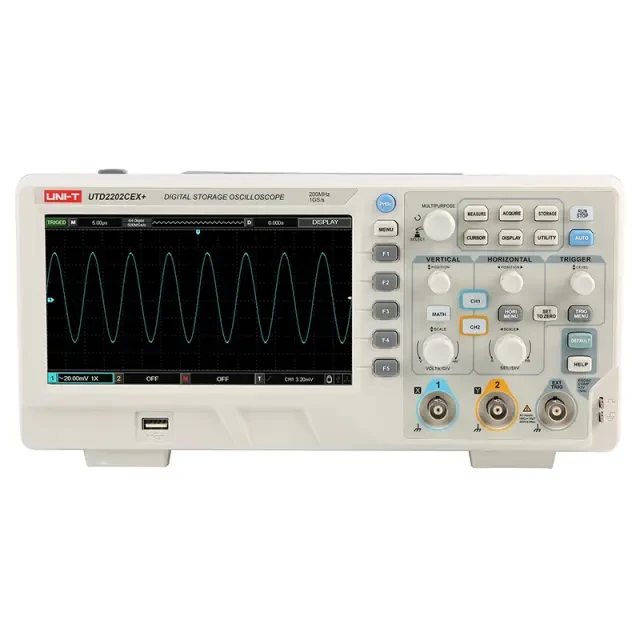

UNI-T UTD2202CEX+ — улучшенная версия осциллографа UTD2102CEX+. Он работает с цифровыми и аналоговыми сигналами, которые применяются в современной электронике, телекоммуникациях и системах управления. Прибор имеет полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с. Благодаря этому UTD2202CEX+ точно отображает фронты импульсов, высокочастотные помехи и другие быстропротекающие процессы.
Основные отличия модели:
- Полоса пропускания увеличены до 200 МГц.
- В комплекте поставляются пробники на 200 МГц.
- Повышена точность измерений на высоких частотах.
- Расширены возможности анализа цифровых интерфейсов.
Осциллограф сохраняет все преимущества предыдущих моделей серии: цветной дисплей 7 дюймов, автоматическое измерение 34 параметров, поддержка USB, многоязычное меню, функции FFT, курсоров и математических вычислений. Он идеально подходит для отладки импульсных блоков питания, цифровых шин и высокочастотных генераторов.
Этот прибор выбирают разработчики, инженеры-тестировщики и специалисты по ремонту сложной техники. Им нужен инструмент с высокой пропускной способностью, который стабильно работает в реальных условиях.
Купить цифровой осциллограф UNI-T UTD2202CEX+ и получить консультацию специалистов можно в нашем магазине. Свяжитесь с нами по телефону или через сайт — с помощью формы обратной связи.
| Тип осциллографа | цифровой |
|---|---|
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤1,8 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 306 х 138 х 124 мм |
| Масса | 2,5 кг |
Характеристики
| Производитель | UNI-T |
| Полоса пропускания | 200 МГц |
| Тип осциллографа | Цифровой |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| ЖК-дисплей | 7 дюймов |
| Время нарастания фронта импульса | ≤1,8 нс |
| Напряжение питания | ~100-240 В |
| Разрешение дисплея | 800х480 пикселей |
| Габаритные размеры | 306 х 138 х 124 мм |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Масса | 2,5 кг |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Количество каналов | 2 |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
