Описание

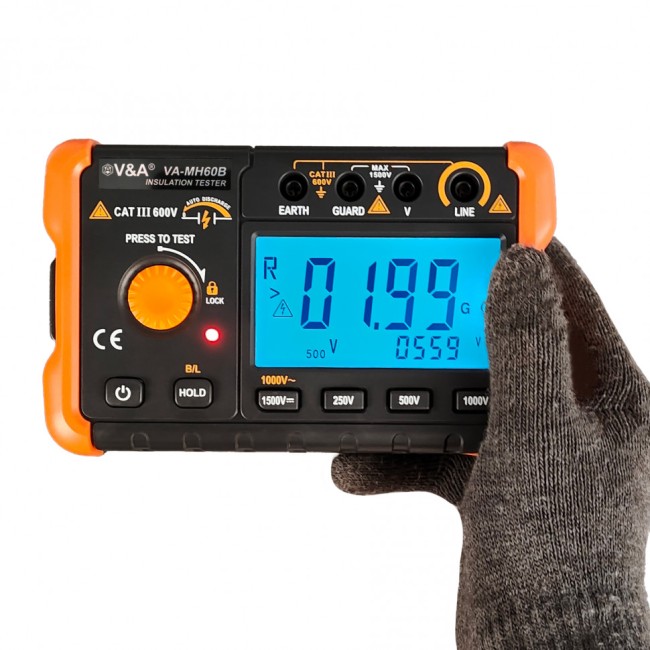

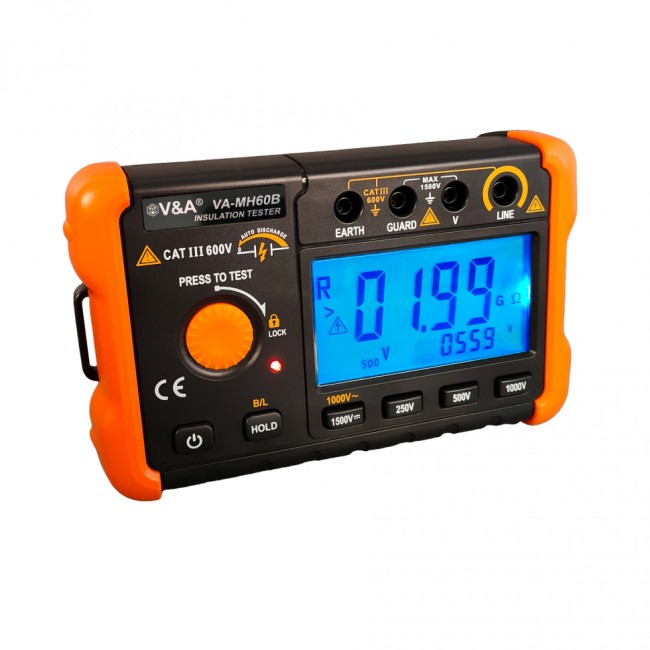

Мегаомметр VA-MH60B — это цифровой прибор, который используется для измерения сопротивления изоляции, а также для измерения напряжения переменного и постоянного тока.
Устройство имеет прямоугольный корпус из пластика и состоит из нескольких компонентов: преобразователя напряжения, измерителя тока, аналого-цифрового преобразователя, микроконтроллера, жидкокристаллического экрана и импульсного преобразователя.

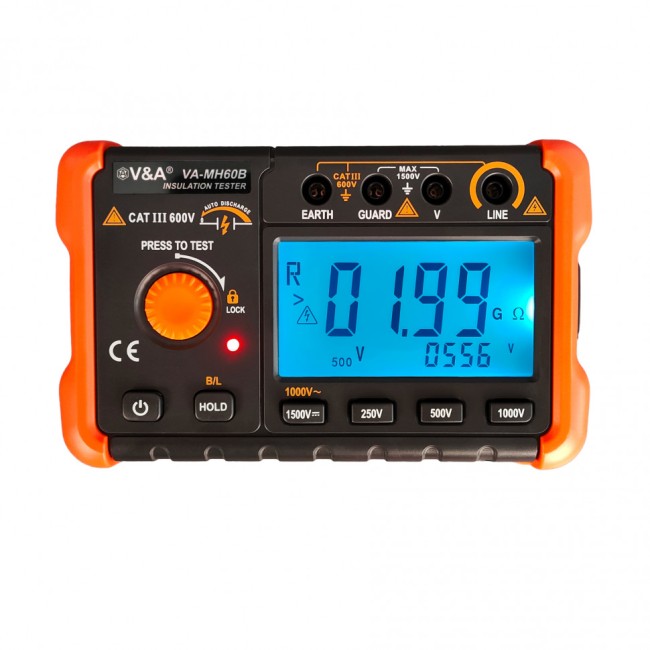

На передней панели прибора расположены разъёмы для подключения измерительных каналов, жидкокристаллический экран и функциональные кнопки управления. На задней панели находится отсек для установки источника питания.
Управление процессом измерений осуществляется встроенным микроконтроллером. Импульсный преобразователь формирует высокое испытательное напряжение из источника питания.
Особенности прибора VA-MH60B:
— Жидкокристаллический дисплей
— Автоматическое отключение
— Функция удержания данных
— Подсветка экрана
— Рабочие условия: температура от 0°C до +40°C, относительная влажность менее 75%
— Условия хранения: температура от -10°C до +60°C, относительная влажность менее 80%
— Частота обновления результатов: 2 измерения в секунду
— Индикация перегрузки с отображением «OL»
Измерение сопротивления изоляции
Номинальное значение испытательного напряжения постоянного тока |
Поддиапазоны измерений сопротивления изоляции |
Разрешение |
Погрешность** |
250 |
от 0,400 до 1,999 МОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 0,200 до 0,999 ГОм |
0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм |
± (0,005% + 5 е.м.р.) |
| 500 | от 0,600 до 1,999 МОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 0,200 до 1,99 ГОм |
0,001 МОм 0,01 МОм 0,1 МОм 0,001/0,01 ГОм |
± (0,005% + 5 е.м.р.) |
1000 |
от 0,800 до 1,999 МОм от 2,00 до 19,99 МОм от 20,0 до 199,9 МОм от 0,200 до 4,99 ГОм |
0,001 МОм |
± (0,005% + 5 е.м.р.) |
Измерений напряжения постоянного тока
| Величина | Диапазон измерений напряжения постоянного тока | Разрешение | Погрешность |
| Постоянное напряжения | от 20В до 1500В | 1 | ± (0,02% + 3 е.м.р.) |
| Переменное напряжение (от 45 до 1000Гц) | от 20В до 1000В | 1 | ± (0,02% + 3 е.м.р.) |
Характеристики
| Производитель | V&A |
