Описание

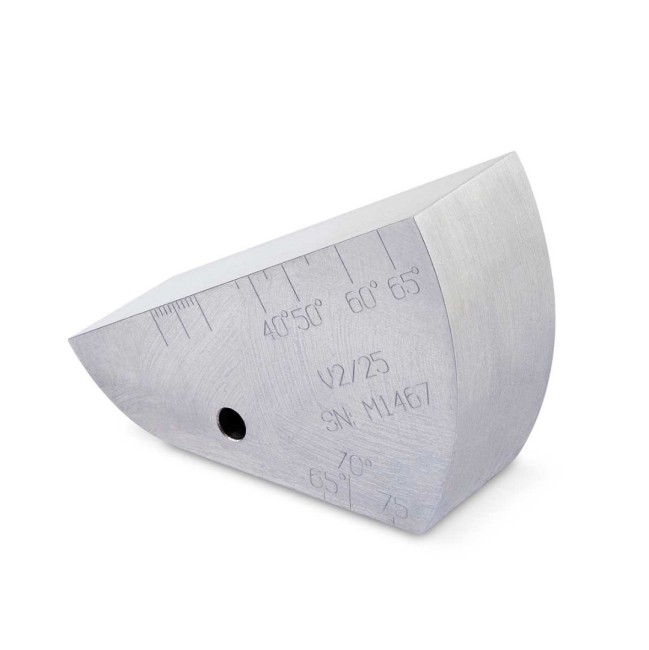

Калибровочный образец V2/25 предназначен для проверки и настройки параметров ультразвуковых пьезоэлектрических преобразователей, используемых в составе ультразвуковых дефектоскопов.

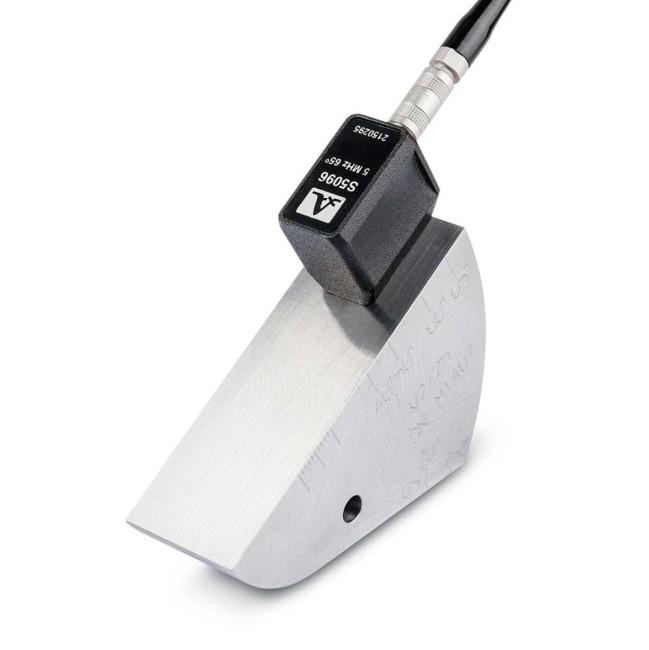

С помощью образца проводят калибровку по глубине с прямыми и наклонными УЗ преобразователями продольных и поперечных волн, настройку чувствительности при работе с прямыми и наклонными УЗ преобразователями продольных и поперечных волн, определяют точку выхода луча, угол ввода и время задержки наклонных УЗ преобразователей поперечных волн.
Дополнительно образец используется для определения опорного уровня сигнала, амплитуда которого используется для построения АРД-диаграмм при работе с наклонными и прямыми УЗ совмещенными преобразователями поперечных и продольных волн.
| Параметр | Значение |
| Диапазон допускаемых значений толщины, мм | от 24,9 до 25,1 |
| Пределы допускаемой абсолютной погрешности толщины, мм | ±0,05 |
| Диапазон допускаемых значений скорости продольной ультразвуковой волны, м/с | от 5 890 до 5 950 |
| Пределы допускаемой абсолютной погрешности скорости продольной ультразвуковой волны, % | ±1,5 |
| Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с | от 3 230до 3 280 |
| Пределы допускаемой абсолютной погрешности скорости поперечной ультразвуковой волны, % | ±1 |
| Материал (ГОСТ 1050-88) | Сталь 20 |
| Условия калибровки, ºС | 20±5 |
| Размер, мм | 75 x 25x 43 |
| Масса, г | 420 |
Характеристики
| Производитель | АКС |
