Описание
Прибор УПГ-МГ4.01/Н «Грунт» используют для оценки пучинистости грунта в лабораториях. Он соответствует ГОСТ 28622-90 и ГОСТ 28622-2012.

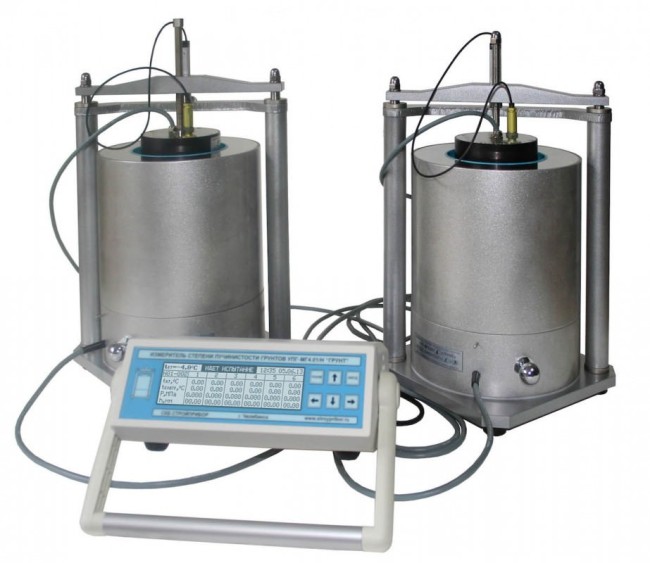

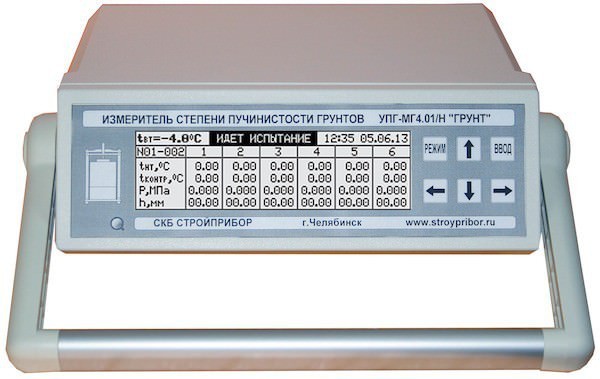

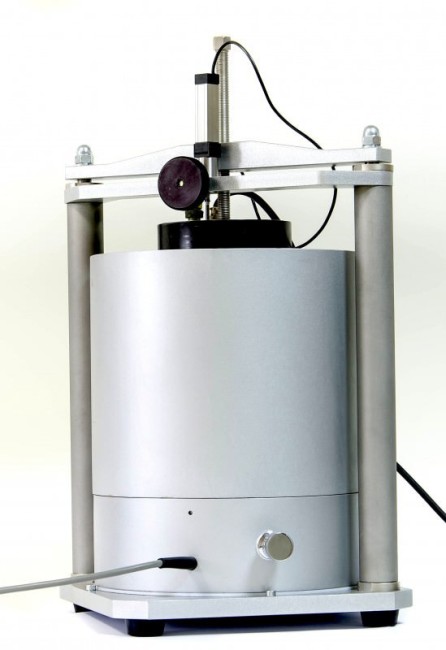

УПГ-МГ4.01/Н «Грунт» оснащён блоком управления с дисплеем, термоконтейнерами (от 1 до 6 штук), терморегулятором и устройствами для автоматического измерения температуры, силы и перемещения. В состав термоконтейнеров входят силовая рамка, теплоизолирующий кожух, верхняя и нижняя термостатируемые плиты и датчики промораживания грунта. Они позволяют определить момент замерзания грунта на глубине 100 мм от верхней поверхности образца.
Образцы грунта помещают в термоконтейнеры и промораживают в морозильной камере (приобретается отдельно) при заданных температурах. Температуру на верхней и нижней термоплитах устанавливает пользователь.
Во время испытаний система автоматически поддерживает температуру верхней и нижней термоплит с точностью ± 0,2°C. Также измеряется температура образца грунта, сила нагружения и его вертикальная деформация. Температуру верхней плиты контролирует регулятор холодильной камеры, а нижней — встроенный нагреватель.
Прибор поддерживает режим непрерывной регистрации испытаний всех образцов одновременно. У него есть энергонезависимая память и возможность подключения к компьютеру через USB.
| Характеристика | Значение |
|---|---|
| Диапазон измерения перемещения, мм | 0 … 15 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, мм | ± 0,1 |
| Диапазон измерений температуры, °C | –9,5 … +2 |
| Погрешность измерения температуры, °C | ± 0,2 |
| Количество одновременно испытуемых образцов, шт | 1…6 |
| Напряжение питания | 220 В (50 Гц) |
| Потребляемая мощность, Вт | |
| — блоком управления | 18 |
| — термоконтейнером | 15 |
| Габаритные размеры, мм, не более: | |
| — термоконтейнера | 230 × 230 × 430 |
| — блока управления | 270 × 220 × 100 |
| Масса, кг, не более: | |
| — блока управления | 2 |
| — термоконтейнера | 9 |
В зависимости от количества термоконтейнеров рекомендуется приобретать следующие типы морозильных камер:
| Тип морозильной камеры | Объем, л | Внутренние габариты, мм (ширина × глубина × высота) | Количество размещаемых термоконтейнеров, шт | |
| F200S | 230 | 820×620×920 | 1 … 2 | |
| F300S | 300 | 1020×620×920 | 3 … 4 | |
| F400S | 370 | 1220×620×920 | 5 … 6 | |
Характеристики
| Производитель | СТРОЙПРИБОР |
| Госреестр СИ РФ | Да |
Комплектация
- Блок управления
- Термоконтейнер 1шт (дополнительные приобретаются отдельно)
- Датчик промораживания грунта 1 шт
- Регулятор холодильной камеры РХ
- Кабель для подключения регулятора холодильной камеры
- Блок вентиляторов для холодильной камеры с сетевым адаптером
- Кабель связи с ПК
- Программное обеспечение
- Руководство по эксплуатации
- Упаковочная тара
Документы
- Руководство по эксплуатации (инструкция) УПГ-МГ4.01Н «Грунт» для испытаний по ГОСТ 28622-90.pdf
- Руководство по эксплуатации (инструкция) УПГ-МГ4.01Н «Грунт» для испытаний по ГОСТ 28622-2012.pdf
- Рекомендации по приготовлению образцов грунта при испытании на степень пучинистости.pdf
- Свидетельство об утверждении типа средств измерений. Российская Федерация..pdf
