| Производитель | RGK |
| Характеристика | Испытательное напряжение: 500 - 2500 В Сопротивление изоляции: 0,01 МОм - 20 ГОм |
| Госреестр | Да |
| Гарантия | 12 месяцев |
Описание
Цифровой мегаомметр RGK RT-25 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Особенности модели
- Рабочий диапазон 0,01 МОм ~ 20,00 ГОм при точности от ±3%.
- Выбор тестового напряжения: 500, 1000, или 2500 В.
- Расчет индекса поляризации и коэффициента абсорбции.
- Режим постоянного измерения.
- Функция прозвонки цепи до 200 Ом.
- Экран с подсветкой и индикацией до 1999.
- Категория измерений CAT III 600В.
- Щупы, зажимы и тестовые провода в комплекте.
Принцип работы измерителя сопротивления изоляции RGK RT-25 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал прибора дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Компактный мегаомметр отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений. Категория безопасности III допускает устройство к замерам на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
| Параметры измерения сопротивления изоляции | |||
|---|---|---|---|
| Номинальное значение испытательного напряжения, U, В 1 | Диапазон измерений сопротивления изоляции | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 500 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | |
| 1000 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | |
| 2500 | от 0,01 до 99,9 МОм | 0,01/0,1 МОм | ±(0,03●R+5 е.м.р.) |
| от 100 МОм до 10,0 ГОм | 1 МОм/0,01/0,1 ГОм | ±(0,05●R+5 е.м.р.) | |
| св. 10,0 до 20,0 ГОм | 0,1 ГОм | ±(0,1●R+5 е.м.р.) | |
| Примечания: 1 диапазон установки испытательного напряжения от U до 1,1*U, В R – измеренное значение сопротивления изоляции, МОм, ГОм | |||
| Параметры измерения электрического сопротивления постоянному току | ||
|---|---|---|
| Диапазон измерений, Ом | Разрешение (единица младшего разряда (е.м.р.)), Ом | Пределы допускаемой основной абсолютной погреш-ности измерений, Ом |
| от 0,01 до 200 | 0,01/0,1/1 | ±(0,02*R+3 е.м.р.) |
| Примечания: – R - измеренное значение электрического сопротивления постоянному току, Ом | ||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Диапазон измерений, В | Частота, Гц | Разрешение (еди-ница младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| от 30 до 750 | 50/60 | 1 | ±(0,02*U+3 е.м.р.) |
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK RT-25 | 0,1 |
| Общие технические характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 2000 |
| Индикация перегрузки | >22.0GΩ при измерении сопротивления изоляции |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18°С до +28°С от 45 до 75% |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0°С до +40°С 85% |
| Температура хранения Влажность хранения | от -20°С до +60°С до 90% |
| Степень загрязнения | 2 |
| Рабочая высота над уровнем моря | 2000 м |
| Класс защиты от перенапряжения | CAT III 600В |
| Источник питания | 6 батарей АА 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока | 9 В |
| Габаритные размеры (длина x ширина x высота) | 160 х 100 х 70 мм |
| Масса, не более | 0,46 кг |

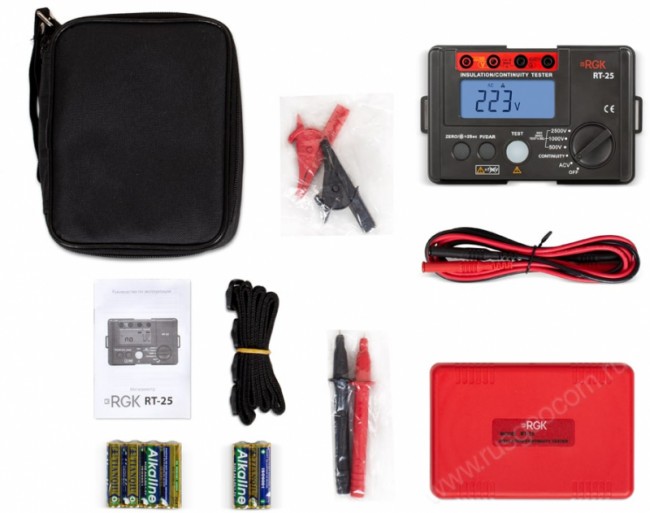

Комплектация:
- Мегаомметр RGK RT-25
- Кабель измерительный с пробниками - 2 шт.
- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Ремень для переноски
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
Купить электронный мегаомметр RGK RT-25, вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт оформить заказ.
